Монтаж стопорных колец

Монтаж стопорных колец, как и демонтаж, зачастую, вызывает большое количество вопросов. Человек, у которого недостаточно опыта в проведении подобных работ, может и не знать о том, что существуют стопорные кольца внутренние и наружные. Некоторые даже не знают, для чего нужны стопорные кольца, и что они из себя представляют. Собственно, по этой причине мы и решили первоначально провести небольшой ликбез. Итак, расскажем обо всем подробно и по порядку.

Как выглядит стопорное кольцо?

Многие по ошибке путают стопорную шайбу со стопорным кольцом из-за названия и круглой формы. Однако, на самом деле, между двумя этими изделиями существует большая разница. В первую очередь, стопорное кольцо — это незамкнутая окружность, то есть в нем имеется небольшой проём. Кроме того, на стопорном кольце имеются специальные ушки, с помощью которых деталь надежно фиксируется в конструкции, поскольку ушки выступают в качестве плеча, то есть рычага.

Производство стопорных колец

Производство стопорных колец подразумевает строгое соблюдение всех стандартов, установленных нормами ГОСТ 13940-86, ГОСТ 13942-86 или же DIN 471 для наружных, а также нормативами ГОСТ 13941-86, ГОСТ 13943-86 и европейским аналогом DIN 472 для внутренних колец. Согласно предписаниям данных стандартов, материалом для изготовления данных изделий служат углеродистая сталь 65Г, конструкционная сталь 60С2А, жаропрочная сталь 40Х13 и другие марки.

Для производства стопорных колец обычно используют листы и ленты стали, реже их создают из круглой либо овальной проволоки. Кольца изготавливаются с прямоугольным сечением по умолчанию, но в некоторых случаях, по пожеланию заказчика, их производство может выполняться по заданному чертежу. Все стальные заготовки в обязательном порядке должны пройти дополнительную термическую обработку. Их поверхность обрабатывается с помощью одного из покрытий:

цинка
кадмия
фосфата
оксида

Типы стопорных колец

Стопорные кольца подбирают под конкретный узел определенного механизма исходя из эксплуатационных условий и конструкционных особенностей изделия. Так, например, для фиксации элементов на валу применяют наружные стопорные кольца. Для фиксации разных изделий непосредственно в самом отверстии задействуют уже внутренние стопорные кольца. Типы стопорных колец различаются по направлению ушек: на внешних они направлены наружу, на внутренних — внутрь.

Применение стопорных колец

Применение стопорных колец в промышленности можно наблюдать практически во всех производственных сферах, где задействуются различные механизмы. Особенно часто их встречают в машиностроении, судостроении, авиастроении, вагоностроении, станкостроении и подобных отраслях. Устанавливать такие изделия можно в редукторах, моторах и других элементах, которые осуществляют вращение на своих собственных осях и нуждаются в очень надежной фиксации.

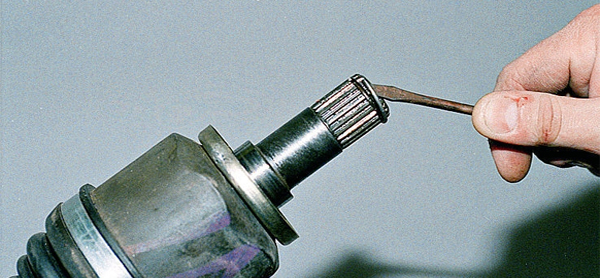

Как ставить стопорное кольцо?

Наконец, мы подошли к моменту, когда можем рассмотреть рекомендации по поводу того, как ставить стопорное кольцо. Различают три способа установки стопорных колец: ручной, механический и автоматический. Для механического монтажа используют плунжер и конусную пробку, которая отцентрирована по торцу вала и имеет угол в 6°. Собственно, в этом случае при помощи плунжера можно будет проталкивать стопорное кольцо прямиком через конусную пробку.

Используя автоматический метод установки стопорного кольца, нужно задействовать специальные прессы, либо же пневматические цилиндры. При этом обратите внимание на то, что установочные инструменты обязательно должны быть оснащены закаленными рабочими поверхностями, дабы минимизировать возможный износ оборудования. А если использовать ручной способ монтажа, можно взять инструмент для установки стопорного кольца или обойтись отверткой.
